FP16-E063-SL2

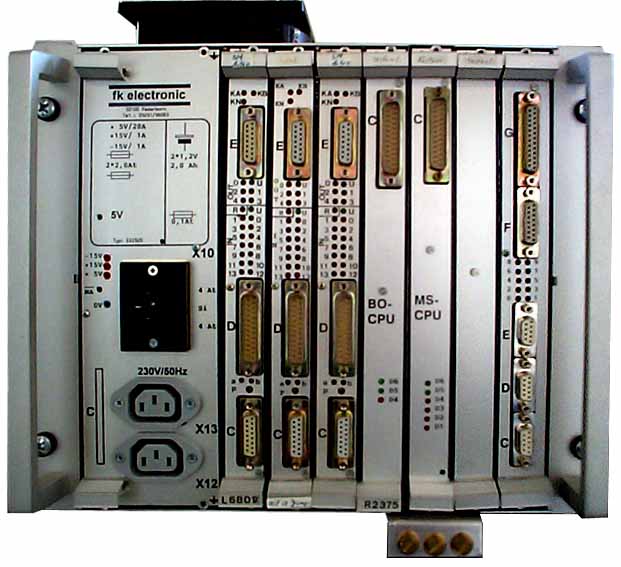

2 Achsen digitaler Schlaglaengenregler fuer Verseilmaschinen, mit 16 stelliger FIP-Anzeige und Dekadenschalter incl. folgender Optionen:

 - CNC-Steuerung fuer Rueckwandmontage im Schaltschrank

 - getrennter Bedienteil

 - 16 stellige FIP-Anzeige

 - 1*4 und 1*3 Gruppen von Dekadenschalter

 - Servo-Analogausgaenge fuer Verseilrotor und Abzug

 - Schlaglaengenregelungspezifische Betriebssystemsoftware

 - Maschinendateneinstellung im EPROM

 - 1 Jahr Garantie

 - Steckersatz komplett



Funktion: Schlaglängenregler für Verseilmaschinen

Der Schlaglaengenregler dient zum wegabhaengigen Nachfuehren
eines Folgeantriebes auf die Geschwindigkeitsaenderungen des
Fuehrungsantriebes. Der Fuehrungsantrieb faehrt mit den in den
Maschinendaten vorgesehenen Daten hoch und der Folgeantrieb
folgt dem Fuehrungsantrieb wie eine starr gekuppelte Welle. Die Werte werden ueber Codierschalter eingestellt. Die Anzeige erfolgt ueber eine 16 stellige FIP-Anzeige.

Mit Start der Anlage wird die Analogspannung (und damit die
Geschwindigkeit) fuer den Verseilrotor mit der in den
Maschinendaten hinterlegten Zeit (1-200 s) erhoeht (in den
Maschinendaten steht die Zeit fuer die Erhoehung auf 100%) bis
die Solldrehzahl (0-100%, eingestellt im Dekadenschalter) er-
reicht ist. Gleichzeitig wird die dazugehoerige Abzugsge-
schwindigkeit ausgegeben (Abzugsgeschwindigkeit=Schlaglaenge
x Korbdrehzahl x K), wobei die Schlaglaenge am Dekadenschalter
im Format 3.1 (mm) eingegeben, die Korbdrehzahl aus der Ist-
drehzahl ueber inkrementalen Impulsgeber ermittelt wird und K
ein in den Maschinendaten fest hinterlegter Faktor im Format
1.2 ist. Weiterhin befindet sich in den Maschinendaten die
maximale Abzugsgeschwindigkeit. Wenn diese erreicht ist, wird
die Korbdrehzahl automatisch begrenzt. Zur Anzeige der aktu-
ellen Schlaglaenge dient eine Klartextanzeige, die an die Ein- Ausgabebaugruppe angeschaltet wird. Die Eingabe der
Maschinendaten erfolgt direkt mit einem Programmiergeraet ins Eprom

Bedienung
a) Geschweindigkeit des Fuehrungsantriebes (0-99%) vergeben.
b) Schlaglaenge einstellen.
c) Maschine starten.
